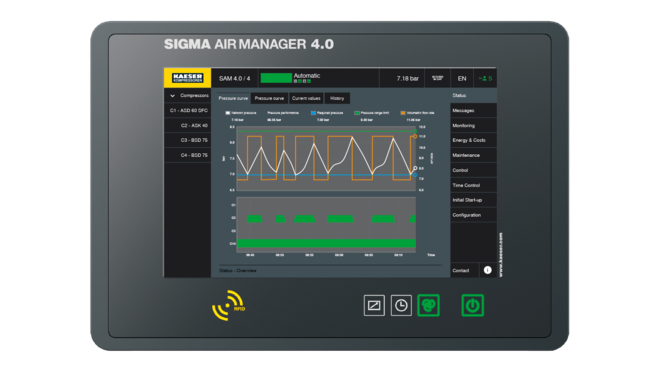

Controlador maestro - SIGMA AIR MANAGER 4.0

Control de estaciones de aire comprimido: para una eficiencia optimizada

Adaptación, eficiencia y conectividad: SIGMA AIR MANAGER 4.0 reinventa la gestión del aire comprimido enfocada a las necesidades del cliente.
El controlador maestro regula el funcionamiento de varios compresores, secadores o filtros, consiguiendo una eficiencia desconocida hasta ahora.

El proceso de optimización patentado basado en simulación calcula la demanda del futuro basándose en la evolución pasada del consumo de aire comprimido. Lo decisivo ya no es contar con una gama limitada de presión, sino mantener al nivel óptimo el funcionamiento de la estación de aire comprimido. Ahorrar energía nunca fue tan fácil.

Gracias a la integración en red de todos los componentes de la estación con el controlador maestro y a través de la confiable KAESER SIGMA NETWORK, es posible realizar tanto una monitorización y gestión energética completas como llevar a cabo medidas de mantenimiento. Las paradas se reducen y la producción se optimiza.

Ventajas

  • Gestión del aire comprimido orientado a las necesidades de cada caso
  • Optimización adaptativa de su estación de compresores
  • Mejor visión de conjunto, más control, menos paradas

Disponibilidad

La organización de las tareas de mantenimiento se convierte en un juego de niños con el SIGMA AIR MANAGER 4.0. La gestión centralizada de los datos de servicio de la estación facilita una visión general y continua del estado de mantenimiento de los equipos. Así, los intervalos de mantenimiento pueden optimizarse y planearse con antelación.

Monitorización

El SIGMA AIR MANAGER 4.0 permite una monitorización completa de la estación de aire comprimido. Para ello se registran, archivan y monitorean los datos de servicio. El monitoreo detallado de los parámetros de la estación, hace posible reconocer de forma temprana los fallos, que pueden repararse de inmediato.

Reporting

SIGMA AIR MANAGER 4.0 registra, archiva y procesa los datos de servicio de la estación de compresores, lo cual permite realizar una gestión de la energía acorde a la ISO 50001. Los números característicos necesarios se generan, valoran y facilitan como informe (report) de manera automática.

Conectividad

Con SIGMA AIR MANAGER 4.0, la digitalización de la estación de aire comprimido ya es un hecho. El nudo central a través del que interconecta todos los componentes de la estación es la confiable KAESER SIGMA NETWORK. Los datos de servicio se recopilan centralmente y pueden integrarse en la técnica de mando disponible. Comunicación a través de Modbus TCP, Ethernet IP, ProfiNet, ProfiBus, Modbus RTU y, pensando en el futuro, también por OPC UA.



El SIGMA AIR MANAGER 4.0 al detalle

Componentes

Sistemas de control

  • PC industrial especial adaptado, con multiprocesador “Quad Core”, unidad de control y unidad de cálculo.
  • Interfaces de comunicación, servidor de red integrado.
  • Puertos SIGMA NETWORK
  • Señales digitales y análogas de entrada y salida

Interfaz usuario – equipo

  • Guía intuitiva del usuario
  • Pantalla TFT de 12.1" TFT con retroiluminación por LED
  • Resistente placa de vidrio como interfaz de control
  • Pantalla industrial en color de 16:10 con teclas funcionales capacitivas
  • Resolución de 1280 x 800 píxeles
  • Cuatro teclas sensor con retroiluminación por LED
  • Lector grabador de tarjetas RFID para las KAESER Equipment Cards y las KAESER RFID-Keys
  • 30 idiomas

Interfaces de comunicación

  • Gigabit Ethernet para visualización remota (servidor de red)
  • Correo electrónico
  • Ranura para módulo de comunicación (para conexión a la técnica de mando)
  • Ranura para tarjetas SD HC/XC (por ejemplo, actualizaciones)

Opciones/accesorios

  • Control de subred
  • Módulos de comunicación PROFIBUS DP, PROFINET IO, Modbus TCP
  • SNW  PROFIBUS-Master

Cabina eléctrica

  • Montaje en pared
  • Protegido contra polvo y salpicaduras
  • IP 54

Certificados

  • CE
  • cULus
  • EMC

Upgrade SIGMA AIR MANAGER 4.0

  • Actualización de software para ampliar el número de componentes regulables
  • sin necesidad de cambiar el hardware.
Innovación – la regulación adaptable 3-Dadvanced
Control inteligente con la regulación adaptable 3-D”advanced”.

El algoritmo de la regulación adaptable 3-Dadvanced gestiona el funcionamiento del sistema KAESER de aire comprimido.
De esta forma, el rendimiento de la estación se adapta perfectamente en cada momento a las necesidades reales, todo ello con un consumo mínimo de energía.

La regulación adaptable 3-Dadvanced, única hasta ahora, analiza constantemente la relación de los parámetros (por ejemplo, la eficiencia de conmutación y de control) entre sí y calcula de forma proactiva la opción más eficiente de entre múltiples posibilidades.
No solo se toma en consideración los arranques y paradas, sino que también los tiempos en vacío y las pérdidas en el convertidor de frecuencia, en conjunto con las variaciones de presión. Igualmente, el valor de desempeño de la presión del sistema de aire comprimido mejora y se reduce la presión promedio.

Actualización de software sencilla en caso de ampliación de la estación de aire comprimido
SIGMA AIR MANAGER 4.0: Ampliación sencilla por medio de una actualización del software
KAESER SIGMA NETWORK

Las aplicaciones industriales exigen cada vez mayor capacidad de comunicación, también en el área de máquina a máquina. Debe ser resistente y manejable en sitio, pero ser compatible globalmente, transportar de manera rápida y confiable grandes cantidades de datos, así como garantizar la integridad de los datos y las características en tiempo real requeridas para el proceso. KAESER SIGMA NETWORK cumple todos estos requisitos y muchos más.

KAESER SIGMA NETWORK forma junto con el controlador maestro SIGMA AIR MANAGER 4.0 una infraestructura confiable y perfectamente ajustada para prestar todos los servicios propios de la Industrie 4.0: Si el usuario lo desea, los datos de servicio de la estación pueden transmitirse al KAESER DATA CENTER a través de una conexión de banda ancha segura.

La combinación de diagnóstico a distancia y mantenimiento predictivo ajustado a las necesidades proporciona el máximo de seguridad y de rendimiento de las instalaciones.

  • Se evitan los tiempos de parada no planificados y planificados (averías/mantenimiento) mediante la evaluación de los parámetros operativos, como las horas de funcionamiento con carga o la temperatura.
  • Aumento de la eficiencia energética mediante la supervisión de parámetros operativos importantes, como la temperatura final de compresión (TFC), el punto de rocío, la presión diferencial (filtros), tasas de fuga, presión y caudal.
  • Reducción de los costos de servicio en hasta el 30 % gracias a un uso optimizado del mantenimiento que permite evitar las reparaciones.
  • Ajuste óptimo en función de las necesidades del sistema de aire comprimido durante todo el ciclo de vida.

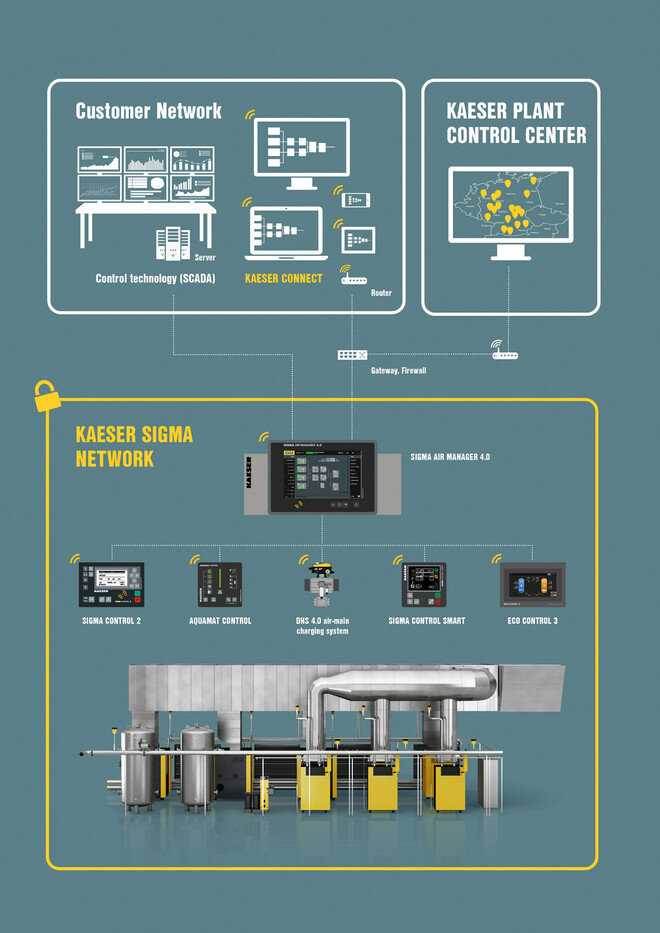

KAESER NETWORK SIGMA NETWORK le permite conectarse desde su computadora de escritorio, una laptop, tablet o el centro de control propio.
Diagnóstico remoto y mantenimiento preventivo (KAESER SIGMA SMART AIR)

SIGMA AIR MANAGER 4.0: la base para los servicios de la Industrie 4.0

En el futuro, el monitoreo en tiempo real de los datos provenientes de un gran número de sensores permitirá no solo reaccionar ante estados de servicio anormales.
También será la base para una planificación óptima del mantenimiento: El usuario podrá saber con antelación lo que va a suceder gracias a inteligentes herramientas de pronóstico. Supone una seguridad de suministro del nivel más alto. Además, como el servicio se realizará con puntualidad y en función de la demanda, esto le permitirá ahorrar también en costos.

SIGMA AIR MANAGER 4.0 es el cerebro de la estación de compresores y la técnica clave para usar en el futuro los servicios de la Industrie 4.0. Como inteligencia central de la estación de aire comprimido, asume las tareas de control y la transmisión de datos al KAESER DATA CENTER.

El controlador maestro abre nuevas posibilidades para llevar a cabo un mantenimiento preventivo.

Hasta ahora, el mantenimiento se realizaba cuando se producía una avería o cuando se cumplía el plazo correspondiente.
La técnica del SIGMA AIR MANAGER 4.0 hace posible tomar medidas de reparación y mantenimiento antes de que las averías se lleguen a producir, con lo cual se evitan paradas.

Los sensores de los equipos y el controlador de compresores SIGMA CONTROL 2 transmiten y procesan los datos de servicio y los envían en tiempo real al SIGMA AIR MANAGER 4.0. Con ayuda de un software especial, toda la información se transmite al KAESER DATA CENTER y se analizan en tiempo real.

El KAESER DATA CENTER monitoriza y procesa ininterrumpidamente todos los avisos de servicio. En caso necesario, se inician las medidas para el mantenimiento preventivo. De este modo, el mantenimiento se realiza cuando es realmente necesario, lo cual permite ahorrar tiempo y costos y mejorar la disponibilidad del aire comprimido.

¿Desea saber más sobre nuestro completo paquete de servicios KAESER SIGMA SMART AIR? Póngase en contacto con los expertos de KAESER.

Llamado mantenimiento predictivo o preventivo
