Sopladores de tornillo hasta 110 kW

Los héroes del ahorro energético – eficiencia sin concesiones

El futuro del campo de la baja presión ya ha comenzado: Las innovaciones de Kaeser, como el Perfil SIGMA, conocido en todo el mundo, suponen una optimización de la eficiencia de hasta el 35 por ciento. Nuestros sopladores destacan por su potencial de ahorro en la puesta en marcha, el manejo y el mantenimiento.

  • Sopladores de gran eficiencia y con poco mantenimiento con bloques SIGMA de dos ejes
  • Arranque Y/D opcional (STC) o convertidor de frecuencia (SFC)
  • Solución completa “Plug-and-Play” con unidad de potencia eléctrica, controlador SIGMA CONTROL 2, accionamiento por correas ajustado y llenado de aceite de fábrica.

Los operadores del sector de plantas de tratamiento de aguas residuales de zonas residenciales y de la industria y en el campo de la flotación y la fluidificación, disfrutan de la tecnología de los rotores de tornillo en los sopladores, capaces de operar en servicio continuo y con bajo consumo energético.

Ventajas

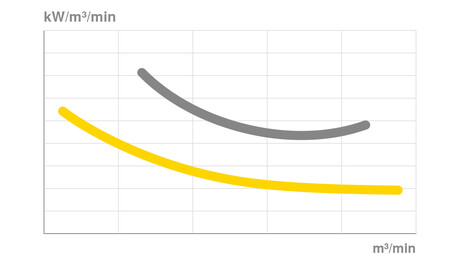

  • Eficiencia máxima del equipo completo:
    Instalamos rotores de tornillo con Perfil SIGMA, una transmisión óptima motor-soplador y garantizamos unas pérdidas de presión mínimas.
  • Mínimas pulsaciones en las tuberías conectadas:
    Silenciadores de absorción reducen la emisión de ruido en un amplio espectro de frecuencias, tanto en el equipo como en las tuberías.
  • Protección contra las paradas:
    Los componentes de larga duración garantizan el buen funcionamiento. La estructura inteligente permite prescindir de agregados auxiliares (por ejemplo, para hermetización o enfriamiento). El sistema de sensores permite el monitoreo de los estados de servicio.

Rentabilidad gracias a los bajos costos cíclicos
Costos de ciclo de vida

Nuestra apuesta por la rentabilidad: Eficiencia energética máxima, gran disponibilidad del aire comprimido y una red mundial de ventas y asistencia que está su servicio con toda rapidez.



Detalles del producto

Componentes

Plug-and-Play

Estos sopladores se entregan completos y listos para la puesta en marcha, con sistema de sensores, STC/OFC, SIGMA CONTROL 2, pulsador de parada de emergencia, con aceite y todos los certificados.

Bloque soplador

Bloque soplador de gran eficiencia con perfil SIGMA

  • Gracias al PERFIL SIGMA, el bloque soplador suministra un gran caudal con un consumo mínimo de potencia.

Rodamientos y hermetización

  • Resistentes rodamientos de rodillos cilíndricos absorben las potencias radiales al 100 %.
  • La junta de anillo deslizante del distribuidor giratorio del eje de accionamiento del bloque soplador no necesita mantenimiento.

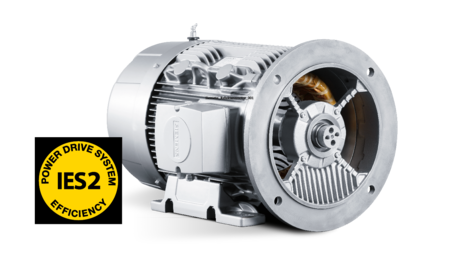

Motor de accionamiento

  • Marca Siemens
  • Motor Premium Efficiency IE3 de alto rendimiento; HBS: motor de accionamiento y convertidor de frecuencia con rendimiento IES2
  • Con tres termistores de serie
  • Ajustado en los equipos con convertidor de frecuencia SFC
  • Punto de lubricación central de fácil acceso para motores con rodamientos lubricables, para un mantenimiento rápido y seguro

Accionamiento por correas (sopladores de tornillo EBS/FBS)

  • Tensionamiento automático de las correas con indicador
  • Grado de transmisión óptimo y homogéneo
  • Reducción en los costos de mantenimiento
  • Protección de serie con capacidad de enfriamiento adicional de las correas

Accionamiento directo (sopladores de tornillo CBS/DBS y HBS)

  • Transmisión por engranajes integrada con un rendimiento de casi el 100 %
  • HBS con accionamiento directo 1:1
  • Distintas relaciones de transmisión a elegir
  • Uso de motores eléctricos estándar
  • Duración media de los rodamientos superior a la habitual gracias al reparto óptimo de la potencia en la transmisión

Amortiguación de las pulsaciones

  • Silenciador de absorción de alta eficacia en el lado de admisión y en el de presión con amplio espectro de frecuencia para evitar las pulsaciones del aire de procesos
  • Eficaz amortiguamiento del ruido de flujo que se transmite a las tuberías

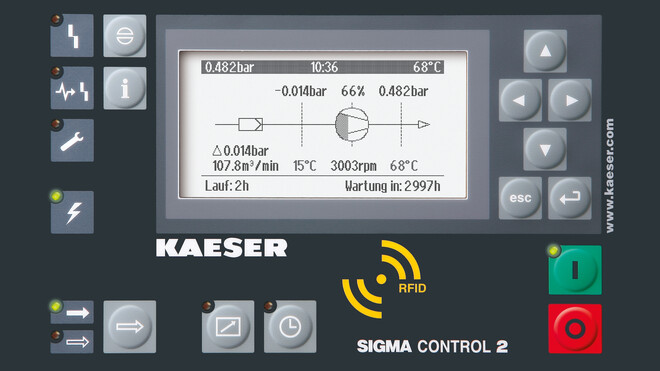

SIGMA CONTROL 2

SIGMA CONTROL 2: ranura para tarjeta SD

  • LED en los colores de un semáforo informan sobre el estado de servicio
  • Pantalla con texto sencillo
  • 30 idiomas a elegir
  • Teclas de membrana con pictogramas
  • Monitoreo y control totalmente automáticos
  • Modos de control Dual, Quadro, Vario y control continuo a elegir de serie
  • Interfaces: Ethernet
  • Módulos de comunicación adicionales y opcionales para: Profibus DP, Modbus, Profinet y Devicenet
  • Ranura para tarjetas SD para registro de datos y actualizaciones.
  • Lector RFID
  • Servidor de red
  • Interfaz de usuario KAESER CONNECT
  • Visualización de los valores de las entradas analógicas y digitales
  • Avisos de advertencia y avería
  • Representación gráfica de la evolución de presión, temperatura y velocidad

KAESER CONNECT

  • Abrir el navegador de internet
  • Introducir la dirección IP y la contraseña del SC2
  • Acceso al controlador del soplador por medio de un servidor de red integrado

La interfaz de usuario muestra en tiempo real el estado del equipo, los valores de las entradas análogas y digitales y una lista de los avisos de advertencia y avería y representa gráficamente la evolución de presión, temperatura y velocidad.

Plug-and-Play

Conectar, arrancar y listo

Soplador listo para la puesta en marcha: Enchufar, conectar y listo.

Estos sopladores se entregan completos y listos para la puesta en marcha, con convertidor de frecuencia o arranque Y/D, SIGMA CONTROL 2 y pulsador de parada de emergencia. Así se minimizan los trabajos y los riesgos en la planificación, construcción, documentación y puesta en marcha.

START CONTROL (STC)

Soplador: START CONTROL (STC)

La versión con arranque Y-Δ integrado y funcionamiento a velocidad constante está equipado con una técnica de protección de gran calidad, interruptor de sobrecarga y monitoreo del campo de giro. El equipo se completa con el controlador SIGMA CONTROL 2 y un confiable sistema de parada de emergencia.

SIGMA FREQUENCY CONTROL (SFC)

Soplador: SIGMA FREQUENCY CONTROL (SFC)

El convertidor de frecuencia SFC permite regular la velocidad de giro del soplador y ajustarla a la demanda real de caudal de cada proceso. La programación y parametrización viene lista de fábrica para la puesta en marcha inmediata.

Especificaciones técnicas

Versión básica

ModeloCBS 120 L CBS 120 M DBS 220 L
Pres. diferencial máx. – servicio de presión mbar 650 1.100 650
Caudal máx. aprovechable m³/min 12,6 12,5 23
Potencia nominal máx. motor kW 18,5 22 30
Pres. diferencial máx. – operación en vacío mbar - 550 -
Capacidad de aspiración máx. m³/min - 12,5 -
Potencia nominal máx. motor kW - 15 -
Diámetro nominal de conexión DN 80 80 100
Medidas con cabina eléct. y capota silenc. an x prof x al mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Peso máx. kg 730 750 820

ModeloDBS 220 M EBS 380 L EBS 380 M
Pres. diferencial máx. – servicio de presión mbar 1.100 650 1.100
Caudal máx. aprovechable m³/min 22 38 37
Potencia nominal máx. motor kW 37 45 75
Pres. diferencial máx. – operación en vacío mbar 550 - 550
Capacidad de aspiración máx. m³/min 22 - 38
Potencia nominal máx. motor kW 22 - 37
Diámetro nominal de conexión DN 100 150 150
Medidas con cabina eléct. y capota silenc. an x prof x al mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Peso máx. kg 850 1.400 1.600

ModeloFBS 660 L FBS 660 M HBS 1600 L
Pres. diferencial máx. – servicio de presión mbar 650 1.100 650
Caudal máx. aprovechable m³/min 67 66 162
Potencia nominal máx. motor kW 90 110 200
Pres. diferencial máx. – operación en vacío mbar - 550 -
Capacidad de aspiración máx. m³/min - 64 -
Potencia nominal máx. motor kW - 75 -
Diámetro nominal de conexión DN 200 200 300
Medidas con cabina eléct. y capota silenc. an x prof x al mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
Peso máx. kg 1.850 2.200 5.880

ModeloHBS 1600 M
Pres. diferencial máx. – servicio de presión mbar 1.100
Caudal máx. aprovechable m³/min 162
Potencia nominal máx. motor kW 250
Pres. diferencial máx. – operación en vacío mbar 500
Capacidad de aspiración máx. m³/min 106,91
Potencia nominal máx. motor kW 160
Diámetro nominal de conexión DN 300
Medidas con cabina eléct. y capota silenc. an x prof x al mm 2.065 x 3.350 x 2.320
Peso máx. kg 5.940
