Secadores refrigerativos de bajo consumo SECOTEC desde 45 hasta 98 m³/min

SECOTEC TG: El gigante compacto

La nueva serie TG permite a KAESER ampliar su gama de secadores refrigerativos de bajo consumo SECOTEC hasta 98 m³/min, tanto en versiones enfriadas por aire como por agua.

Diseñados para la gran industria, estos gigantes garantizan puntos de rocío estables incluso en las condiciones más adversas, con la máxima confiabilidad y costos cíclicos mínimos.
El acumulador de frío de gran rendimiento y el controlador de serie, SIGMA CONTROL SMART, integrable en redes, garantizan un funcionamiento dirigido a mimar los materiales y ahorrar energía en todas las etapas de carga. La innovadora regulación del aire de salida de las versiones enfriadas por aire supone una nueva pauta en seguridad operativa y eficiencia.

Ventajas

  • Aumentar la seguridad operativa:
    La innovadora regulación de la salida de aire de la serie SECOTEC TG, combinada con un ventilador radial, procura unos resultados de enfriamiento óptimos. Así se abren nuevas posibilidades y se consigue un ahorro en planificación e instalación, al tiempo que la eficiencia optimiza y se logra que los secadores refrigerativos de gran tamaño operen cuidando los materiales.
  • Inversión para el futuro:
    Con el agente refrigerante R-513A, de bajo impacto climático, KAESER brinda la mejor solución que existe actualmente para dar seguridad operativa a largo plazo. Gracias a él se evitan altos costos de reparación e incluso la amenaza de tener que poner los equipos fuera de servicio.
  • Reducir aún más los costos de servicio:
    Gracias al potente acumulador de frío con SECOPACK LS y los multicompresores perfectamente ajustados entre sí, los secadores refrigerativos SECOTEC TG hasta 98 m³/min disponen de un control continuo en carga parcial con un consumo especialmente bajo. Todo ello con unas dimensiones compactas y una necesidad de mantenimiento mínima.
El complemento ideal: el separador aceite-agua AQUAMAT
Separador de agua-aceite Aquamat i.CF60

Nuestro consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor eficiencia y de acuerdo a la ley.



Detalles del producto

Regulación innovadora del aire de salida con ventilador radial

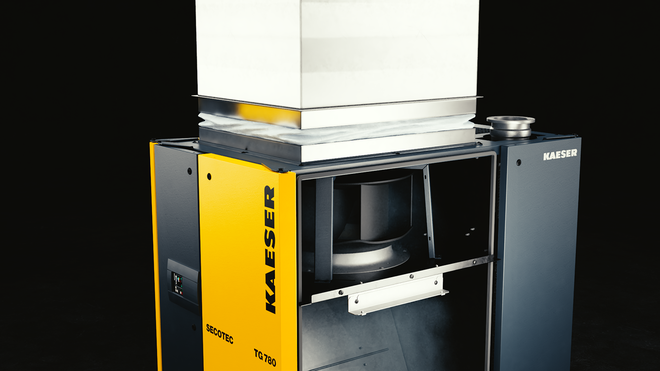

La innovación del nuevo secador refrigerativo SECOTEC es su ventilador radial.

El gran ahorro de espacio reduce los costos de planificación e instalación. Punto de rocío estable y funcionamiento que cuida los materiales y ahorra energía gracias al enfriamiento óptimo del equipo.

Innovación:

  • El ventilador radial de velocidad variable expulsa el calor del secador refrigerativo con la corriente de enfriamiento y se ajusta según la carga que soporta el equipo.
  • Gracias a que cuenta con presión residual suficiente, el ventilador radial permite la conexión directa del secador refrigerativo a canales de salida típicos.
  • El dimensionado del ventilador radial está pensado para ahorrar energía, y eso se ve también en el bajísimo consumo de los secadores SECOTEC TG.
  • Se evitan con seguridad cortocircuitos térmicos, que se producen por la aspiración del aire caliente saliente para enfriamiento.
  • En comparación con la técnica usada hasta ahora con tomas de ventilación y ventiladores auxiliares: Se evita la aspiración del aire de la sala. Esto minimiza la corriente de salida, y en consecuencia, permite reducir la sección del canal. Puede prescindirse del ventilador auxiliar.
  • El control autónomo de la salida de aire y la alta presión residual permiten conectar el equipo al canal colector de los compresores.
Agente refrigerante R-513A para un futuro seguro
R-513A

El agente refrigerante R-513A se usa en pequeñas cantidades y su suministro queda garantizado para los mantenimientos de toda la vida útil del secador refrigerativo.

Innovación:

  • En uso de gases de efecto invernadero se está sometido a reglamentos cada vez más exigentes a nivel mundial. El uso de intercambiadores de calor extraordinariamente compactos - como el SECOPACK LS - y el condensador de microcanales reducen notablemente el consumo de agente refrigerante.
  • El potencial de efecto invernadero del agente refrigerante R-513A es mucho más bajo que el de los productos usados hasta este momento en los secadores refrigerativos.
  • El R-513A es comparable al R-134a. No es tóxico ni inflamable.
Acumulador de frío de alto rendimiento

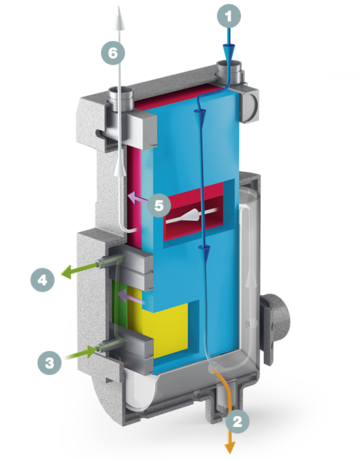

Corte de un intercambiador de calor SECOPACK
  1. Entrada de aire comprimido
  2. Salida de condensado
  3. Entrada de agente refrigerante (frío)
  4. Salida de agente refrigerante (caliente)
  5. Transporte de calor
  6. Salida de aire comprimido

Funcionamiento eficiente respetuoso con los materiales, punto de rocío estable y gran eficiencia energética en todas las etapas de carga.

Optimización:

  • La nueva serie SECOTEC TG combina el sistema de intercambiadores de calor SECOPACK LS con acumulador de calor latente con hasta tres compresores de agente refrigerante instalados en paralelo. Estos compresores se conectan de forma rotatoria y según la carga.
  • La descarga del acumulador de frío que se consigue hace posible que su diseño sea aún más compacto.
  • Gracias al acumulador de frío de alto rendimiento puede realizarse un ajuste eficiente y continuo de la capacidad refrigerativa en carga parcial.
  • Funcionamiento que cuida los materiales gracias a la baja frecuencia de conmutación de los compresores de agente refrigerante.
  • El controlador de serie, SIGMA CONTROL SMART, calcula el valor de la potencia eléctrica absorbida real.
Necesidad mínima de mantenimiento

Esfuerzo mínimo para el mantenimiento, el control y la documentación del equipo.

Innovación:

  • El ventilador radial está diseñado para durar toda la vida útil del equipo, cosa que no suele pasar con los ventiladores axiales típicos.
  • El separador de condensado del SECOPACK LS no necesita elementos filtrantes. Solo hay que cambiar la Service unit del drenaje de serie ECO-DRAIN.
  • No hay más piezas de mantenimiento.
  • Agente refrigerante R-513A: Las pequeñas cantidades de llenado y su bajo potencial de efecto invernadero constituyen una base económica para cumplir la legislación nacional. Los SECOTEC TG no necesitan controles de hermeticidad, que implican toda una serie de obligaciones de documentación acorde al reglamento europeo sobre los gases F (UE 517/2014). No obstante, le recomendamos encargar a un especialista que realice una inspección una vez al año.
Secado óptimo libre de desgaste
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

Los secadores refrigerativos SECOTEC consiguen puntos de rocío estables de hasta +3°C eficazmente y a plena carga. En carga parcial también se mantiene el punto de rocío mejor que en secadores convencionales gracias al menor margen de fluctuación.

Los secadores refrigerativos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de frío y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el rendimiento refrigerativo necesario de un modo más o menos constante.

Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de frío vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las fluctuaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40 %, sin necesidad de condensación.

Los secadores refrigerativos SECOTEC operan con poco desgaste de los materiales gracias a la gran capacidad de su acumulador de frío. Una vez que el acumulador está cargado, el compresor de frío y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.

Medidas compactas

Eficiente control del acumulador, hasta 98 m³/min en un espacio de solamente 1,7 m². Así se consigue una mayor flexibilidad para la planificación y una instalación en menos espacio.

Innovación:

  • El compacto acumulador de frío es la base para reducir las medidas de los SECOTEC TG.
  • Las medidas son de apenas 1025 x 1620 x 2130 mm
  • La parte trasera puede orientarse hacia la pared (distancia hasta la pared, 200 mm).
Especificaciones técnicas

Versión básica

ModeloTG 450 TG 520 TG 650
Caudal m³/min 45 52 65
Pérdida de presión bar 0,14 0,19 0,12
Potencia eléctrica absorbida al 50 % del caudal kW 1,55 1,85 2,02
Potencia eléctrica absorbida al 100 % del caudal kW 3,28 3,89 4,83
Presión de servicio bar 3 - 16 3 - 16 3 - 13
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 60 3 - 60 3 - 60
Peso kg 637 658 704
Dimensiones
An x Pr x Al mm
1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Conexión de aire comprimidoDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Conexión de drenaje de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Agente refrigeranteR-513A R-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 2,71 2,74 4,04
Potencial de efecto invernadero631 631 631
Masa agente refrigerante kg 4,3 4,35 6,4

ModeloTG 780 TG 980
Caudal m³/min 78 98
Pérdida de presión bar 0,17 0,25
Potencia eléctrica absorbida al 50 % del caudal kW 2,48 3,61
Potencia eléctrica absorbida al 100 % del caudal kW 5,88 9,82
Presión de servicio bar 3 - 13 3 - 13
Temperatura ambiente °C 3 - 50 3 - 50
Temperatura de admisión °C 3 - 60 3 - 60
Peso kg 700 763
Dimensiones
An x Pr x Al mm
1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Conexión de aire comprimidoDN150 PN16 DIN DN150 PN16 DIN
Conexión de drenaje de condensadoG ¼ G ¼
Alimentación eléctrica400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Agente refrigeranteR-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 3,79 4,98
Potencial de efecto invernadero631 631
Masa agente refrigerante kg 6 7,9
